温湿度控制仪说明书
型号:AX-YJ-4
一、仪表使用技术参数:
项目 | 参数 |
外形尺寸 | 350*300*150(mm) |
电源电压 | AC220V |
偏差要求 | <10% 50HZ |
功率 | <30W |
输出控制功率 | <4000W |
温度测量范围 | -40℃~123℃ |
温度控制精度 | 0.1℃ |
湿度测量范围 | 0~100% |
湿度控制精度 | 3% |
二、产品特点:
1、采用原装瑞士进口的高精度温湿度传感器芯片,能准确采集温湿度数据。
2、自动数据据存储功能(USB数据提取端口),通过U盘可自动提取数据。 每两个小时自动存一次数据,存储数据容量长达一年半工作记录数据。
3、USB读出数据,数据可用U盘拷出,文件为txt文本格式,可直接打印,方便后期处理。
4、大液晶屏显示温湿度,四通道温湿度同时显示(每路包括温度和湿度两个信号)。
5、传感器测量距离可长达几百米。
6、万年历功能,关机时时钟自动运行,以确保系统更准确控制。
7、一和三路信号具有全自动控制输出功能 (加热、制冷、加湿、抽湿、空调)。
8、温度湿度输出控制都有转换间隔控制,防止继电器频繁动作。
9、参数设置具有密码保护功能,防止随意改动工作参数。
三、 工作界面:

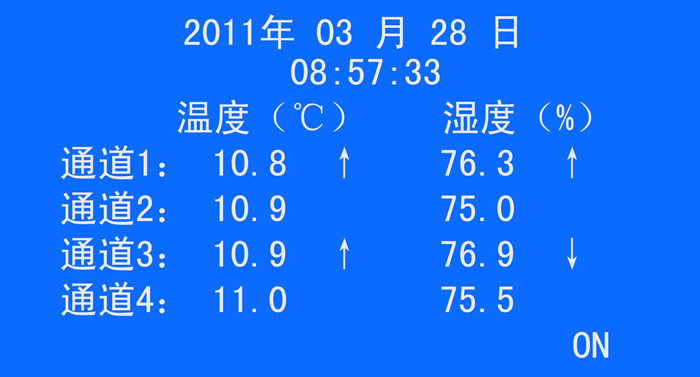

图1 工作界面
工作界面显示时间和4路温湿度值,通道1和通道3后面的箭头表示控制输出,若为“↑”表示加热(对于温度)或者加湿(对于湿度),若为“↓”表示制冷(对于温度)或者抽湿(对于湿度),若为“||”,或者为空,表示没有输出信号。若为“▲”表示空调化霜,右下角的“ON”表示允许信号输出,若为“OFF”表示关闭全部输出信号。
1、设置界面

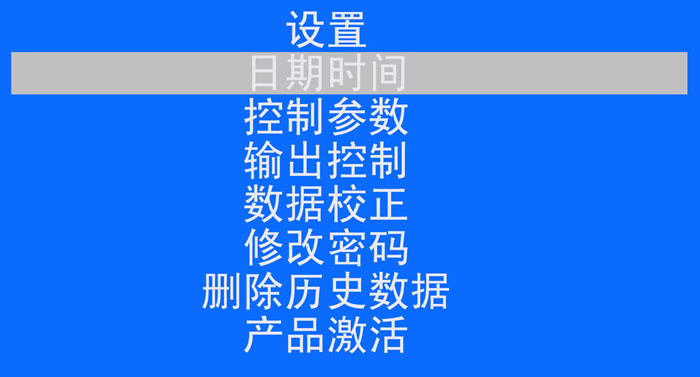

图2 设置界面
可以按“↑”、“↓”键上下选择,按“确定”键进入各个子菜单

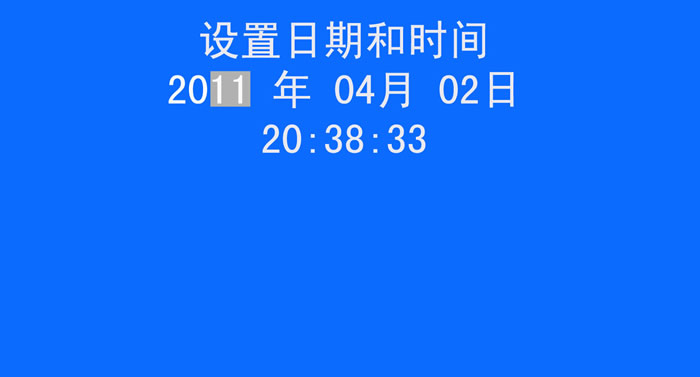

1.1 设置日期和时间子菜单
可以按“↑”、“↓”键设置日期,按“确定”键光标闪烁,输入所需数字,再按“确定”键,例如当前设置“年”,设置好以后只需要按“↓”键,光标将停在“月”上,就可以设置月份。时间设置好以后,按“↓”键即可设置时间,如图所示:

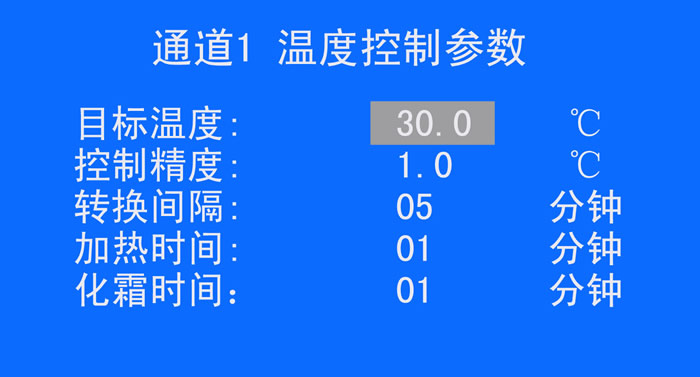

1.2 控制参数设置
以通道1为例,目标温度的单位是℃,控制精度的单位也是℃。目标温度和控制精度的含义是:若当前温度小于目标温度和控制精度,且允许该路信号输出,则输出加热信号;若当前温度大于目标温度和控制精度,且允许该路信号输出,则输出制冷信号。转换间隔的单位是分钟,表示加热之后必须过该时间后才允许输出制冷信号,反之亦然。“加热时间”、“化霜时间”可分别设置相应的控制时间,单位是分钟。 “目标温度”、“控制精度”、“转换间隔”可以直接按数字键输入。
1.3 湿度设置子菜单
湿度参数设置与温度参数设置类似,不同的地方是没有化霜时间,但是多了一项“停顿时间”设置,“停顿时间”的单位是分钟。

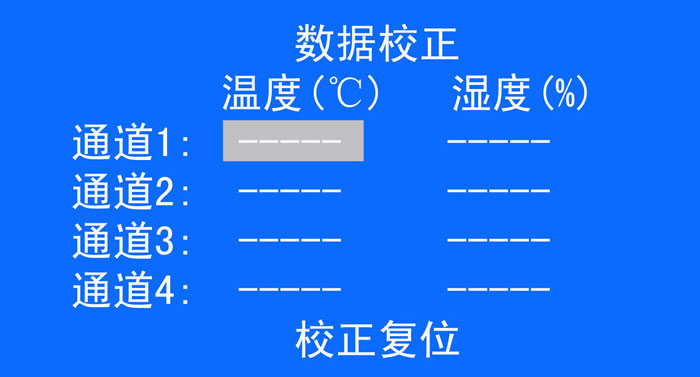

1.4 数据校正
温湿度校正功能,可以通过↑”、“↓”键微调各路温湿度。
2、USB数据提取界面
操作方法:插入U盘,系统出现检测到U盘界面(如图2.1)按键盘上的“确定”键,等待两分钟,系统自动返回仪表主工作界面,拔出U盘。U盘中会生成一个文件名为“DATA.TXT”文档(如图2.2)。

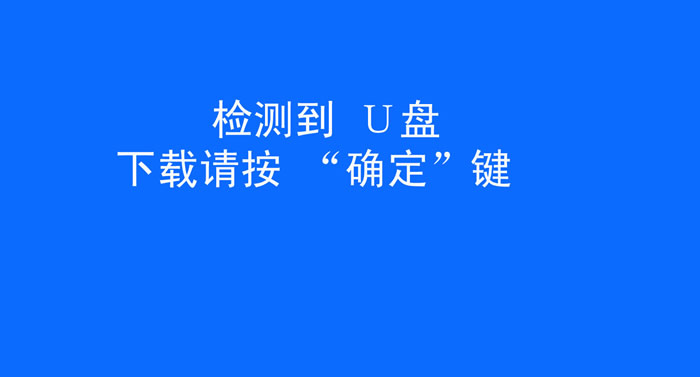

图2.1

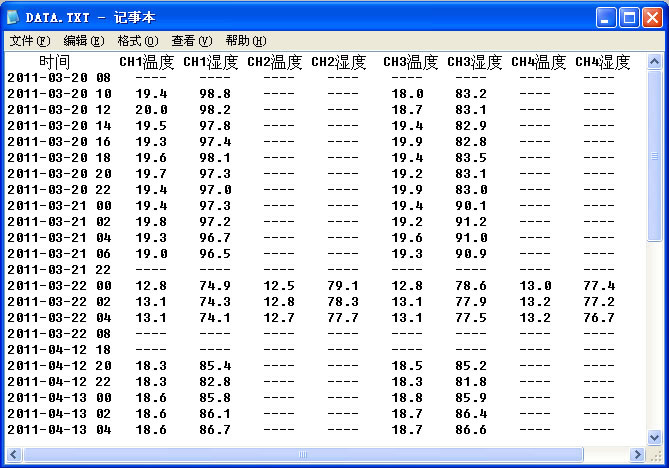

图2.2
四、售后服务说明:
1、保修范围和方式:
在客户购买设备壹个月内包换,壹年内免费维修。壹年后公司提供终身售后维修服务,只收取基本维修费用 (包括更换配件、人工费)。
2、非保修范围:
①、不能出示相关票据和保修卡。
②、未按照要求安装、使用造成设备损坏。
③、设备因意外因素或人为而损坏的,如机械破坏、摔坏、保养不当造成损坏等。
④、设备经过非我公司授权人员修理或拆装。
⑤、由于天灾(地震、水灾、火灾、雷击等)不可抗拒的因素导致设备故障。
